设备用途: 该机主要用于金属和非金属材料的拉伸、压缩持久、蠕变、松驰试验以及高温拉伸等试验,其试验方法符合GB、HB等相关标准要求。 |
技术参数: |

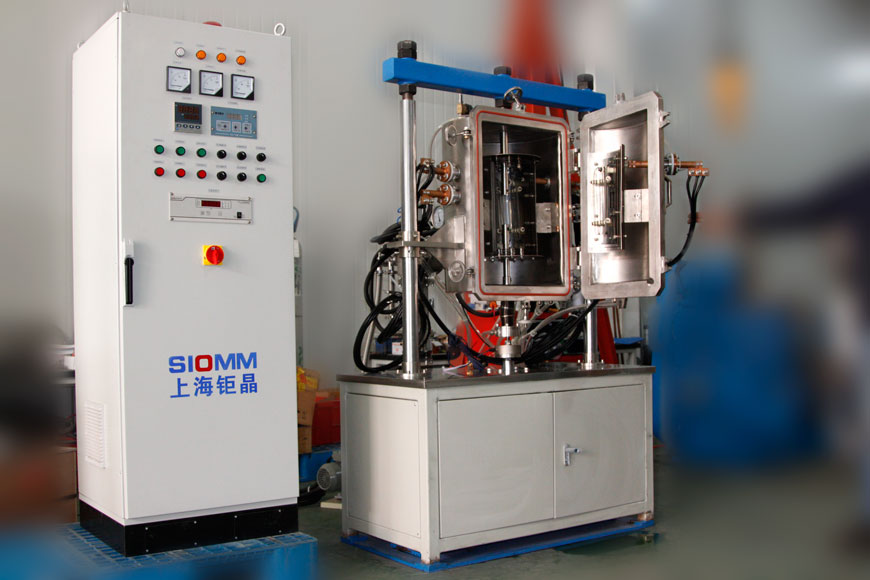

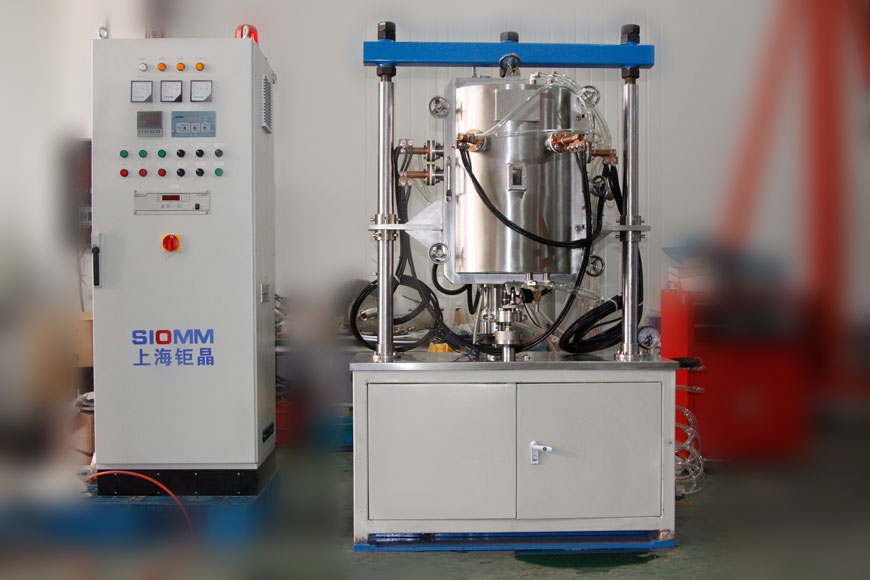

1、最大试验力:10kN 2、试验力范围:满量程的0.4%~100% 3、试验力准确度:在满量程的0.4%~100%范围内,示值的±0.5% 4、最小加载量:0.1N 5、恒力控制时的力值波动:<设定值的±0.3% 6、测量装置满足JJG276-2009第5.3.1.1条要求 7、夹头偏心率:≤5% 8、 拉杆最大行程:100mm 9、下拉杆移动速度:0.001~50.000mm/min 10、主机电源:380V,三相5线制 11、主机外形尺寸:900mm×600mm×2250mm(长×宽×高) 12、工作条件:试验机在环境温度:-10~40℃,湿度:小于80%,工作电压:380V,三相5线,50Hz条件下能正常使用。 (二)高温真空炉 1、高温炉为电阻加热式真空炉,采用侧开门方式,装卸产品简便;炉体设有观察窗,观察窗尺寸为:30mm×100mm;隔热材料采用金属材料;加热炉采用不锈钢外壳内热式结构,加热炉丝经绕制成鼠笼状后装入炉膛,从而使加热炉丝使用寿命长,加热效率高,温度均匀。具有节能、美观、寿命长和安装维修方便的特点。 2、炉门密封处法兰采用水冷密封,上下拉杆处采用压缩波纹管动态密封,确保炉体密封性。真空系统采用一台直联式机械泵和一台涡轮分子泵组合成高真空系统。真空系统其它辅件有高真空挡板阀(主阀、粗抽阀、前级阀)、不锈钢波纹管、放气电磁阀及真空管路等。主要接口采用KF快速接口,该系统采用优质高真空机组,具有抽气速度大且极限真空度高的优点。真空测量由数显复合真空计测量。 3、预留一路进气接口和一路出气口,工作中可通入不同的惰性气氛,可控制气体流量,满足气氛实验要求; 4、试验温度范围:200℃~1100℃ 5、极限真空度:6.67×10-3Pa(空炉、冷态) 6、可通气氛:高纯氮气或氩气 7、充气压力:≤0.03MPa 8、压升率:≤2.0Pa/h 9、温度梯度:<2℃ 10、均温区长度:≥100mm 11、控温仪表:厦门宇电PID程序控温仪表 12、控温方式:S型热电偶 13、温度波动:≤±2℃ 14、炉壳表面温度:≤70℃(≤600℃);≤80℃(600℃~800℃);≤90℃(>800℃) 15、温度波动度满足HB5151-96中的5.3.2中规定≤±2℃(≤600℃);≤±3℃(600℃~900℃);≤±4℃(>900℃) 16、温度梯度满足HB5151-96中的5.3.2中规定≤2℃(≤600℃);≤3℃(600℃~900℃);≤4℃(>900℃) 17、炉膛尺寸:Φ80×150mm,外形尺寸:Φ520×600mm 18、炉丝材料:钼镧合金 19、加热炉外壳采用8mm厚的不锈钢 20、升温速度:可保证每分钟不小于20℃。 21、高温炉电源:三相四线380V,4kW。 (三)高温拉杆 1、拉杆和夹具按HB5151-96中5.2执行 2、上下拉杆与试验机采用插销连接方式 3、高温拉杆采用三段式结构,接头和炉内拉杆采用高温合金材料,炉外拉杆采用普通高温材料 4、接头和高温拉杆使用温度:1200℃ (四)长期漂移稳定性 长期漂移稳定性:>5000h,可通过自动标定自动调整漂移量 |
