PECVD系统
关 键 词:PECVD系统,真空镀膜、纳米薄膜材料制备
主要用途: 高校、科研院所用于真空镀膜、纳米薄膜材料制备,生长薄膜石墨烯,金属薄膜,陶瓷薄膜,复合薄膜等,也可作为扩展等离子清洗刻蚀使用。
型       号:PECVD-1200M
品       牌:钜晶
发货周期:1-5个工作日
接受订制:可按要求定制
销售咨询:
销售热线:400-021-5550
招商专线:13818702256
总       机:021-51696069

企业微信

公众号

公众号
产品咨询
发表咨询:
声明:您所咨询问题,我们有专人进行回复!其他网友仅供参考!咨询回复的工作时间为:周一至周五,8:00至17:00,请耐心等待工作人员回复。
姓名:
电话:*
公司:
邮箱:
技术参数
实物照片
售后保障
资料下载
视频展示

PECVD工艺中由于等离子体中高速运动的电子撞击到中性的反应气体分子,就会使中性反应气体分子变成碎片或处于激活的状态容易发生反应;借助射频等使含有薄膜组成原子的气体,在局部形成等离子体,而等离子体化学活性很强,很容易发生反应,在基片上沉积出所期望的薄膜;具有基本温度低、沉积速率快、成膜质量好、针孔较少、不易龟裂等优点;

PECVD小型滑动开启式管式炉系统通过滑动炉体来实现快速的升降温,配置不同的真空系统来达到理想的真空度;同时通过多路高精度质量流量计控制不同气体。是实验室生长薄膜石墨烯,金属薄膜,陶瓷薄膜,复合薄膜等的理想选择。

主要用途:

高校、科研院所用于真空镀膜、纳米薄膜材料制备,生长薄膜石墨烯,金属薄膜,陶瓷薄膜,复合薄膜等,也可作为扩展等离子清洗刻蚀使用。

技术参数:

炉体结构

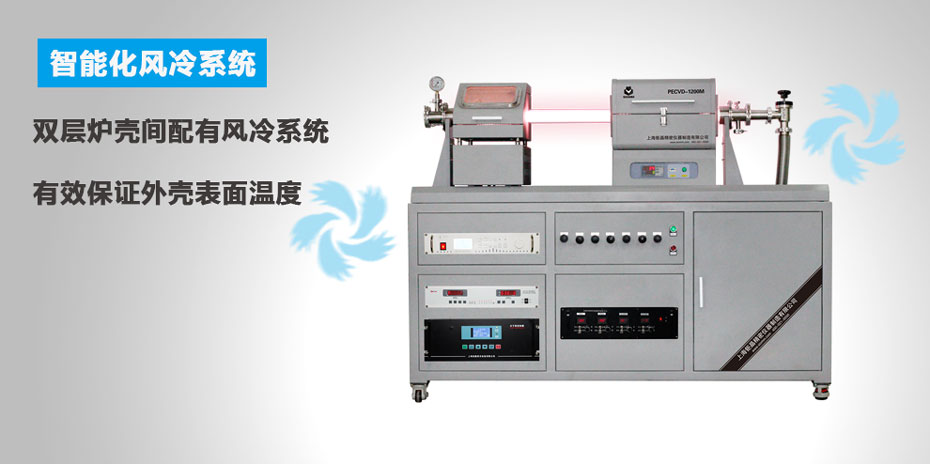

双层炉壳间配有风冷系统,有效保证外壳表面温;

炉子底部装有一对滑轨,移动平稳

炉子可以手动从一端滑向另一端,实现快速的加热和冷却

炉盖可开启,可以实时观察加热的物料

电源

电压:AC220V 50/60Hz;功率:4KW

炉管

高纯石英管,高温下化学稳定性强,耐腐蚀,热膨胀系数极小

尺寸:Φ60*1250mm

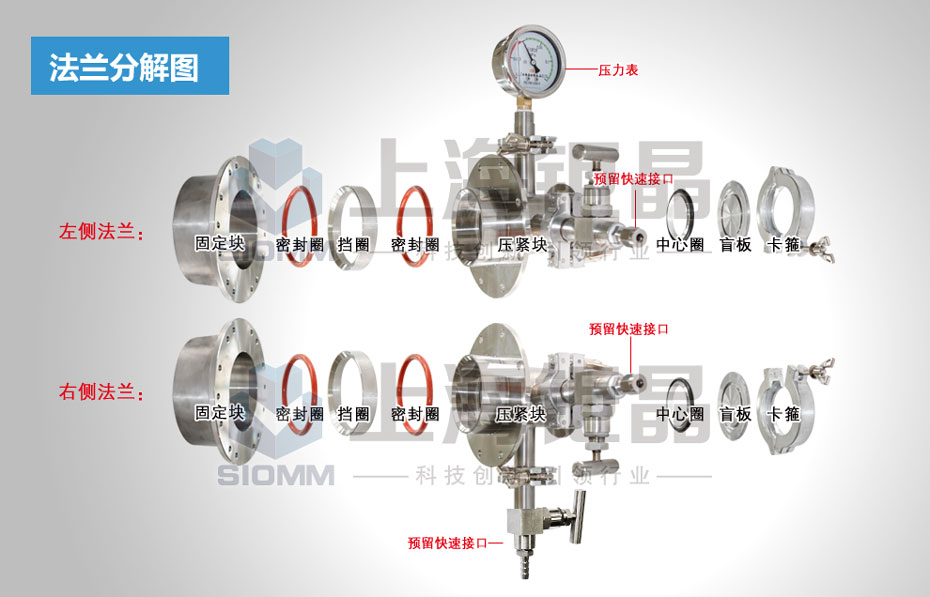

法兰及支撑

SUS304不锈钢快速法兰,通过用高温“O”型圈紧密密封可获得高真空

一个卡箍就能完成法兰的连接,放、取物料方便快捷

可调节的法兰支撑,平衡炉管的受力支撑

包含进气、出气、真空抽口针阀,KF密封圈及卡箍组合

加热系统

加热元件采用优质合金丝0Cr27Al7Mo2,表面负荷高、经久耐用

加热区长度:270mm

恒温区长度:100mm

工作温度:≤1150

最高温度:1200

升温速率:10/min

温控系统

温度控制采用人工智能调节技术,具有PID调节、自整定功能

30段升降温程序

测温元件:N型热电偶

恒温精度:±1

混气系统

四路质量流量计:数字显示、气体流量自动控制

内置不锈钢混气箱,每路气体管路均配有逆止阀

管路采用不锈钢管,接口为Φ6卡套

每路气体进气管路配有不锈钢针阀

通过控制面板上的旋钮来调节气体流量

流量规格:0~200sccm

流量精度:±1.5%

高真空真空系统

采用双级旋片真空泵+分子泵,极限真空可达4.0*10^-4Pa

复合真空计,配置电阻规+电离规

抽速:110L/S

冷却:风冷

电源:AC220V 50/60Hz

射频电源系统

输出功率:0-300W

功率稳定度:±0.1%

射频电源频率:13.56MHz 稳定性±0.005%

最大反向功率:120W

射频电源电子输出端口:UHF

冷却:风冷

电源:AC187-253V 50/60Hz

可选配件

混气系统,中、高真空系统,各种刚玉、石英坩埚,石英管,计算机控制软件,无纸记录仪,氧含量分析仪。
