维氏硬度计常见问题及解决办法


来源:上海钜晶精密仪器制造有限公司  作者:ijian  时间:2016-11-24

一、如何更换保险丝?

1. 关掉电源开关。拔出电源线。

2. 保险丝装在硬度计电源插座内,位于开关和电源插孔中间,跟换时需用一把小的一字螺丝刀轻轻插入保险盒盖中,把保险丝盒撬出,取出里面的保险丝。

3. 取出保险丝,看看里面的细丝是否断裂。如果你不能决定保险丝是否坏了,可以用欧姆表来检查细丝是否是好的。

4. 如果保险丝已损坏,请安装一个新的保险丝(保险丝盒内有备用保险丝一个)。

5. 把保险丝盒推回原处。

二、如何更换灯源?

HV-10MP/HV-10AP硬度计显微镜照明系统灯源采用大功率的LED,其使用寿命较一般卤素灯泡长的多,一般情况下不容易损坏。如果不小心损坏,你可以向本公司订购。安装步骤如下:

1. 关掉电源开关。拔出电源线。

2. 把灯源线从插座中拔出,一手扶住灯源座,一手旋出灯源座后盖,取出装有LED的灯盖(旋出后盖时灯源座不能转动)。

3. 换上LED后,把后盖重新旋上灯源座中,然后把灯源线插入座中。

4. 插上电源插座,打开电源开关,按键盘上〈←〉键,把光源调到最亮。

5. 观察测微目镜,调整灯源座上2个灯源中心调节螺钉,使目镜内视场光线明亮、均匀。

三、如何进行压痕图像的调中?

HV-10MP/HV-10AP硬度计的光学测量系统总的放大倍数为100×和200×,所以压头顶尖位置若有一丝微小的偏移,都会造成压痕像相对中心位置的偏离。仪器的运输、震动及压头的装卸等各种原因均会造成这种偏离。

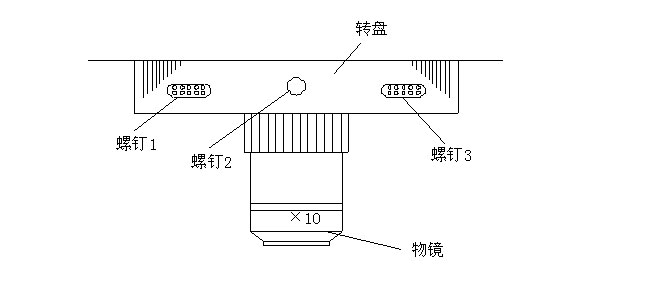

如果像的偏离出现在视场范围内,属正常现象。通过下述方法可对像进行调中。各调整螺钉的位置见下图:

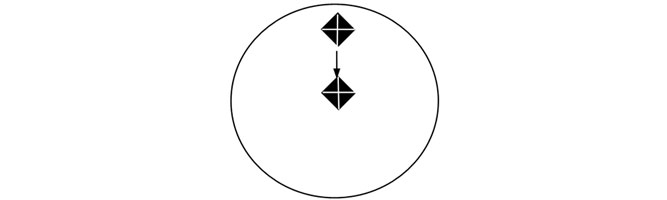

1. 像在中心的上方的调整方法

① 微松螺钉1;

② 微松螺钉2;

③ 分别微紧螺钉1、3,把像调到中心附近,如不够请重复上一步;

④ 分别锁紧螺钉1、2、3,同时把像调中。

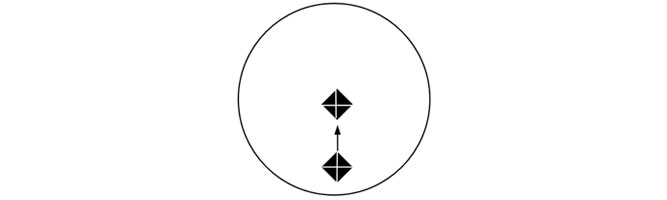

2. 像在中心的下方的调整方法

① 分别微松螺钉1、3 ;

② 微紧螺钉2,把像调到中心附近,如不够请重复上一步;

③ 分别锁紧螺钉1、2、3,同时把像调中。

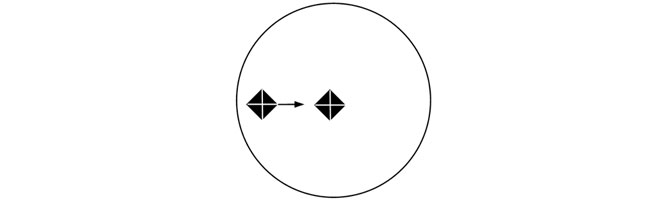

3. 像在中心的左方的调整方法

① 微松螺钉3;

② 微松螺钉2;

③ 微松螺钉1;把像调到中心附近,如不够请重复第1步;

④ 分别锁紧螺钉1、2、3,同时把像调中。

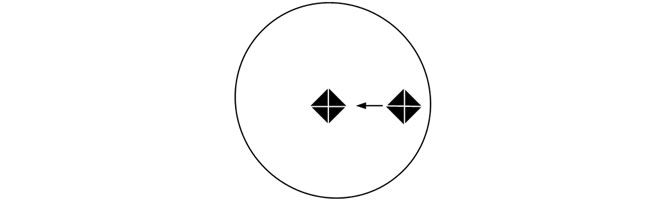

4. 像在中心的右方的调整方法

① 微松螺钉1;

② 微松螺钉2;

③ 微松螺钉3, 把像调到中心附近,如不够请重复第1步;

④ 分别锁紧螺钉1、2、3,同时把像调中。

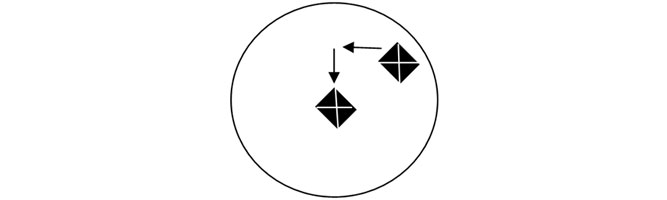

5. 像在中心的任意方的调整方法

① 按上述方法先横(竖)向调中;

 按上述方法再竖(横)向调中;

像的调中是一项耐心仔细的作业。通过几次调中,相信你会熟练掌握。


四、如何安装压头?

数显显微硬度计出厂时,随机的维氏压头已正确地安装在仪器上。如果因检查、清洗、更换等原因压头被卸下,那你就得重新安装压头。

其安装步骤如下:

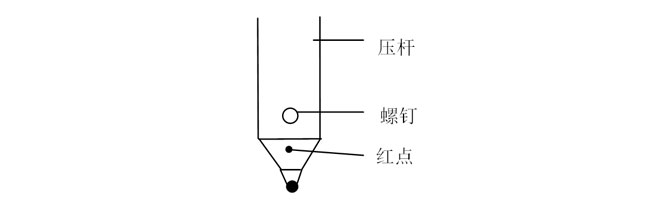

1. 把压头柄小心装进压杆得安装孔内,红点正对着你,如下图:

2. 旋紧螺钉(松紧恰当)。

3. 做一个完整的测试过程。

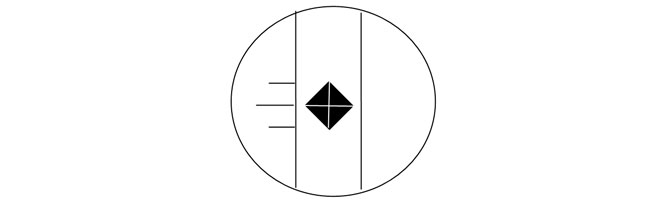

4. 在40X物镜位置观察像,正确的像应该有一条对角保持水平,如下图:

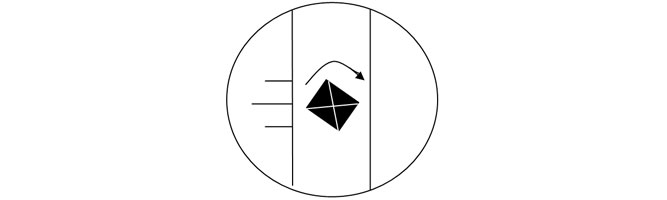

5. 如果观察到的像不正确(如下图),则应该松开螺钉,微微转动压头,再重复2-4步步骤,直到观察到正确的像。

五、如何检查系统精度?

经常使用硬度块来检查硬度计的性能是很重要的。在附件箱里有1个或2个硬件块作为硬度计的标准配备。你也可以从本公司销售部购得与你试件硬度值接近得硬度块。请你与本公司代理联系,获得详细情况。

用试块进行检查的步骤如下:

1. 选择一个与试件硬度值相近的硬度块。

2. 把硬度块放到试台上。

3. 在硬度块上压一个压痕并进行测量,看看你得出的测试值是否在硬度块标定值的误差允许范围内,允许范围详见附录A-硬度计间接检验。

4. 如果在允许误差范围内,那就说明硬度计工作正常,你可以进行你的测试工作。

5. 如果测试结果与硬度块的值差很大,那就检查看一看你的测试设置和测试方法是否与通用的方法和规范一致。

6. 如果这样还是没有解决问题,那就继续在硬度块上进行一系列的硬度值测试,看看测试结果的分布是怎样的:是分布范围很广呢,还是只集中在一个很小的范围内?

如果测试结果很分散,那很可能是测试方法有误,或你在测量是读数读错了。重新读一遍第五章的“测量对角线”。

如果测试结果只是集中在一个很小的范围内,但与硬度块的值都有一个大致相等的偏差,那究竟存在什么问题就很难说清楚。在这种情况下,请联系本公司代理商检查维修。


六、如何更换打印纸?

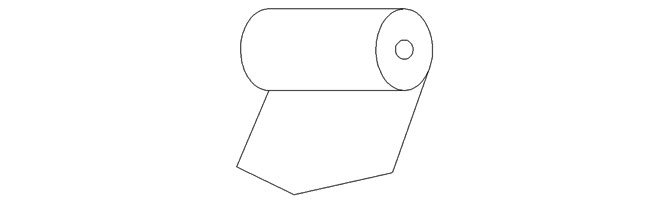

如打印不出现,请检查打印机,如果打印纸已用完,请予更换。按下右下角▲键,打印机前盖板将打开,从打印机上取下纸卷轴,将新纸卷套在纸卷轴上,然后将纸卷按下打印机的导槽内。将纸端剪成如下图式样。

注意:打印纸宽为44mm。打印时如果只有出纸而无打印记录,可能你把打印纸装反了,需将卷取出调头。

如有疑问请致电上海钜晶售后热线:021-51696069转8019
